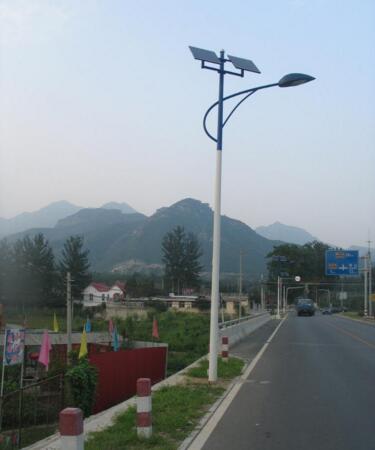

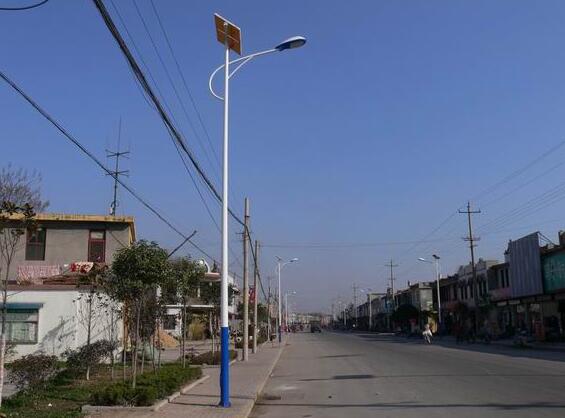

太陽能路燈在我們的生活中是非常常見的，今天小編要給大家介紹的是有關太陽能路燈接線順序的相關介紹，希望對大家能有所幫助。

第1步：連接蓄電池

連接蓄電池之前，確保蓄電池電壓高于6V 以啟動控制器。若系統是24V的，得確保蓄電池電壓不低于18V。系統電壓選擇只有在第一次啟動控制器時自動識別。安裝保險時，注意保險裝置離蓄電池正極端較大距離為150mm，確認接線無誤后接通保險。

第2步：連接負載

太陽能路燈控制器負載端可以連接額定工作電壓與蓄電池額定電壓相同的直流用電設備，控制器以蓄電池電壓給負載供電。

接負載的正負極到控制器的負載接線端子。負載端可能存在電壓，接線時要仔細認真，避免發生短路。

應該在負載正極或負極導線上接一個保險裝置，安裝過程中不要接通保險。安裝后確認無誤接通保險。

如果負載是通過配電盤連接的，每一個負載回路中都有單獨接保險，所有的負載電流不能超過控制器的額定電流。

第3步：連接光伏陣列

警告：電擊危險！光伏陣列可能產生很高的電壓，接線時小心防止觸電。

控制器能夠適用12V、24V的離網型太陽能組件，也可以使用開路電壓不超過規定的較大輸入電壓的并網組件。系統中太陽能組件電壓要不低于系統電壓。

第4步：檢查連接

再檢查一遍所有的連接，看每一個端子的正負極是否正確，6 個接線端子是否都擰緊了。

第5步：確認通電

當蓄電池給控制器供電，控制器啟動時，控制器上的蓄電池LED 指示燈會點亮，注意觀察是否正確。

以上就是有關陜西太陽能路燈接線順序的介紹，大家可以在以后的實踐中進行參考，不過小編還是建議大家找專業的太陽能路燈安裝廠家，小編在這里給大家愛推薦陜西蘭光戶外照明有限公司。
